Rückflussverhinderer in Trinkwasserinstallationen: Was wichtig ist __

Trinkwasserleitungen arbeiten im Alltag meist unauffällig. Wasser steht mit ausreichendem Druck an, Entnahmestellen werden versorgt, technische Verbraucher laufen im Hintergrund. Kritisch wird es, wenn sich Druckverhältnisse verändern: bei Wartungsarbeiten, Druckschwankungen im Netz, Unterdruck in einer Leitung oder falsch angeschlossenen Geräten. Dann kann Wasser entgegen der vorgesehenen Fließrichtung zurückströmen.

Rückflussverhinderer in Trinkwasserinstallationen sitzen an einer sensiblen Schnittstelle zwischen öffentlicher Versorgung, Hausinstallation und nachgelagerten Verbrauchern. Je nach Einbausituation schützen sie das vorgelagerte Netz, sichern einzelne Geräte ab, trennen bestimmte Anlagenteile oder sind Bestandteil einer größeren Sicherungskombination. Für Planung, Montage und Betrieb müssen deshalb Rückflussrisiko, Funktion, Einbauort, Prüfbarkeit, Wartung und die Einbindung in das Leitungssystem sauber geklärt sein.

Warum Rückfluss in Trinkwasserleitungen entstehen kann

Wasser folgt dem Druck. Sinkt der Druck im Versorgungsnetz oder entsteht in einer Leitung Unterdruck, kann Wasser aus einer angeschlossenen Installation zurückgesaugt werden. Liegt in einem nachgelagerten Bereich ein höherer Druck an, kann Wasser zurückgedrückt werden. Beide Fälle sind für Trinkwasserinstallationen kritisch, weil verunreinigtes Wasser aus angeschlossenen Geräten, technischen Kreisläufen oder falsch abgesicherten Entnahmestellen in Trinkwasserleitungen gelangen kann.

Typische Auslöser sind Druckabfälle im Netz, Entleerungen, Pumpenvorgänge, Wartungsarbeiten, Fehlanschlüsse oder nachträglich veränderte Leitungsabschnitte. In Bestandsgebäuden verändern z. B. Sanierungen, ein Heizungstausch, neue technische Verbraucher oder nachträglich ergänzte Leitungsabschnitte die vorhandenen Schnittstellen. Eine Heizungsbefüllung, ein Kühlkreislauf, eine Dosierstation, ein Laborgerät, eine Reinigungsanlage oder ein technischer Verbraucher mit eigenem Druckniveau müssen dann neu eingeordnet werden.

Rückflussverhinderer: Anschlussstellen richtig bewerten

Ein Rückschlagventil oder einfacher Rückflussverhinderer passt nur, wenn die Anschlussstelle dafür geeignet ist. Maßgeblich ist, welche Flüssigkeit im nachgelagerten System ansteht, welche Gefährdung daraus entsteht und welche Sicherungseinrichtung das Regelwerk vorsieht. Für die Trinkwasserversorgung muss deshalb vor dem Einbau klar sein, welche Aufgabe die Armatur übernimmt und ob die Anschlussstelle zusätzlich abgesichert werden muss.

Wichtig sind dabei Verbindungen, die im Betrieb unauffällig wirken, technisch aber einen Kontakt zwischen Trinkwasser und anderen Medien herstellen. Dazu zählen Befüllarmaturen an Heizungsanlagen, Geräte mit Reinigungs- oder Dosiermitteln, offene Behälter, Prozesswasserleitungen oder temporäre Schlauchverbindungen. Solche Anschlüsse dürfen das Trinkwassernetz weder durch Rücksaugen noch durch Rückdrücken belasten. Für Planung und Betrieb heißt das: Entscheidend ist die tatsächliche Ausführung vor Ort. Wurde eine Anlage erweitert, umgebaut oder provisorisch ergänzt, muss auch die Rückflusssicherung neu bewertet werden.

Funktion: Was Rückflussverhinderer für Trinkwasser leisten

Im geöffneten Zustand gibt die Armatur den Durchfluss frei. Strömt Wasser in vorgesehener Richtung, hebt der anstehende Druck das Schließelement an oder bewegt es gegen die Federkraft. Ändern sich Druck oder Strömungsrichtung, schließt der Mechanismus selbsttätig. Je nach Bauform wirken Ventilteller, Feder, Dichtung, Kegel und Gehäuse zusammen. Der Durchfluss bleibt frei, solange der Druck auf der Zulaufseite ausreicht. Bei Rückdruck oder Strömungsumkehr legt sich das Schließelement gegen den Sitz.

Diese Schließfunktion hat einen klaren hygienischen Zweck. Sie verhindert, dass Wasser aus nachgelagerten Leitungsbereichen, Geräten oder technischen Kreisläufen in die Trinkwasserleitung zurückgelangt. Damit schützt der Rückflussverhinderer die vorgesehene Fließrichtung und hilft, die Trinkwasserqualität innerhalb der Gebäudeinstallation bis zur Entnahmestelle zu sichern.

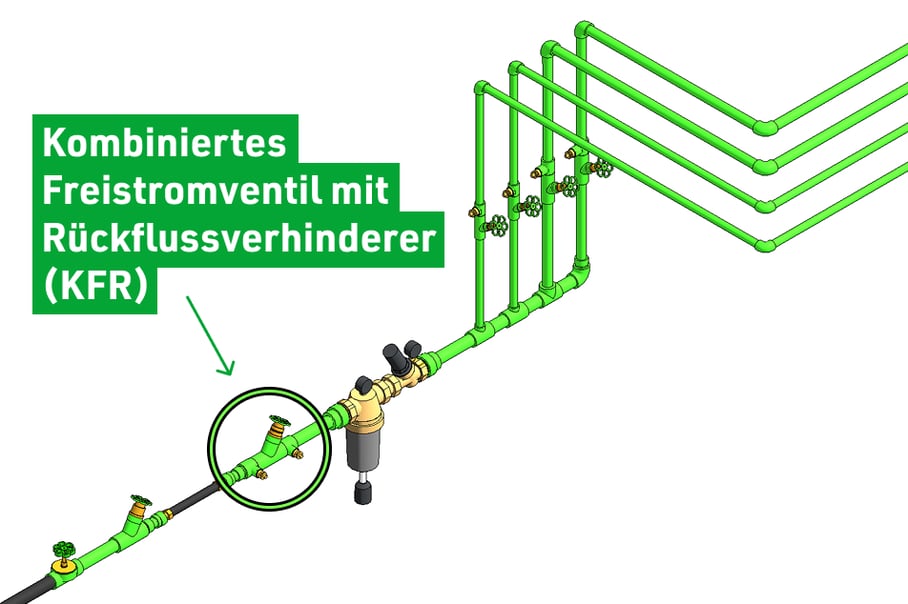

Im Planungsalltag tauchen für Rückflussverhinderer mehrere Begriffe auf. Rückschlagventil ist der allgemeinere technische Begriff für eine Armatur, die nur eine Strömungsrichtung zulässt. KFR bezeichnet ein „kombiniertes Freistromventil mit Rückflussverhinderer“, wie es in vielen Trinkwasserinstallationen vorkommt. Häufig ist auch die Rede von einer „Rücklaufsperre für Wasser“. Gemeint ist derselbe Schutzgedanke. Für Planung, Ausschreibung und Dokumentation sollte jedoch die präzise technische Bezeichnung verwendet werden.

In Plänen und Stücklisten wird der Rückflussverhinderer für Trinkwasser häufig mit RV abgekürzt. Für Montage und Wartung reicht diese Abkürzung allein nicht aus. Besonders in Wasserzählerstrecken, Technikräumen und Schächten müssen Armaturentyp, Durchflussrichtung, Einbaulage und Prüfmöglichkeit erkennbar angegeben werden.

Ein Schema für einen Rückflussverhinderer in Trinkwasserinstallationen ordnet die Armatur meist in die Wasserzählerstrecke ein. Vor und nach dem Bauteil müssen Absperrung, Fließrichtung und Prüfmöglichkeit nachvollziehbar bleiben. Die Tabelle zeigt die typische Abfolge und die jeweilige Aufgabe der Bauteile.

In der Praxis fließt das Wasser vom Wasserzähler über die Absperrung zum Rückflussverhinderer oder KFR-Ventil und weiter in die nachgelagerte Trinkwasserleitung. In Plänen müssen die Pfeilrichtung, die Einbaulage, die Wasserzählerstrecke, die Absperrung, die nachgelagerte Leitung und die Prüfmöglichkeit erkennbar sein.

Wann Rückflussverhinderer in Trinkwasseranlagen Pflicht sind

Die Rückflussverhinderung gehört zur fachgerechten Ausführung von Trinkwasserinstallationen. Welche Sicherungseinrichtung erforderlich ist, ergibt sich aus Anschluss, Medium, Gefährdung, Druckverhältnissen, Nutzung und den Vorgaben des zuständigen Wasserversorgers. Ein Wohngebäude mit Wasserzählerstrecke, eine Heizungsbefüllung, ein Laboranschluss oder ein technischer Verbraucher mit eigenem Druckniveau stellen unterschiedliche Anforderungen. Deshalb muss die Absicherung zur konkreten Gefährdung passen. Wann ein Rückflussverhinderer für Trinkwasser Pflicht ist, lässt sich deshalb also nur über die konkrete Anschlussstelle beantworten.

Rückflussverhinderer im Kontext von Vorschriften und Normen

Die DIN EN 1717 und DIN EN 806 sind die europäische Normen für Trinkwasserinstallationen und Rückflussverhinderung, die in der nationalen Planungspraxis durch Regelwerke und Vorgaben ergänzt werden. Die Trinkwasserverordnung setzt in Deutschland den rechtlichen Rahmen. § 13 TrinkwV fordert, Wasserversorgungsanlagen mindestens nach den allgemein anerkannten Regeln der Technik zu planen, zu errichten, instand zu halten und zu betreiben. Für die technische Auslegung werden Normen und Regelwerke der Sicherungseinrichtungen zum Schutz des Trinkwassers gegen Verunreinigungen durch Rückfließen herangezogen.

Für die Trinkwasserhygiene ist deshalb die konkrete Anschlussstelle maßgeblich. Aus Medium, Gefährdung, Druckverhältnissen und Nutzung ergibt sich, ob ein Rückflussverhinderer genügt oder ob eine andere Sicherungseinrichtung erforderlich ist, etwa ein Systemtrenner, Rohrtrenner, freier Auslauf oder Rohrbelüfter.

Rückflussverhinderer planen, prüfen und warten: Worauf es im Betrieb ankommt

Bei Rückflussverhinderern für Trinkwasser greifen Planung, Prüfung und Wartung ineinander. Der Einbauort bestimmt, ob die Durchflussrichtung eindeutig bleibt, ob Absperrarmaturen sinnvoll angeordnet sind, ob die Prüföffnung erreichbar ist und ob die Armatur im Betrieb kontrolliert oder ausgetauscht werden kann. Deshalb muss die spätere Wartung bereits in der Rohrleitungsplanung berücksichtigt werden.

In Technikräumen, Schächten und Bestandsanlagen zeigt sich dieser Zusammenhang. Ein Rückflussverhinderer braucht ausreichend Platz, zugängliche Anschlüsse und eine Bauteilfolge, die Prüfung und Wartung nicht erschwert. Filter, Druckminderer, Absperrungen, Übergänge und Wasserzählerstrecke sollten deshalb nicht einzeln platziert werden, sondern als funktionaler Leitungsabschnitt zusammenpassen.

Wichtige Punkte für Planung und Einbau:

Warum Rückflussverhinderer sauber dokumentiert sein sollten

Zur Dokumentation gehört, dass Einbauort, Armaturentyp, Fließrichtung und Prüfergebnis nachvollziehbar bleiben. Das ist wichtig, wenn Betreiber wechseln, Wartungsverträge neu vergeben werden oder Anlagen nach Jahren erweitert werden. Eine sauber beschriftete Wasserzählerstrecke mit erreichbarer Prüföffnung spart im Betrieb Zeit, um Kontrollen durchzuführen.

Eine Isometriezeichnung der Rohrleitung macht solche Punkte vor der Montage sichtbar. Sie zeigt Leitungslängen, Höhenversprünge, Armaturenfolge, Fließrichtung, Prüfmöglichkeiten und Wartungsbereiche in einer räumlich nachvollziehbaren Darstellung. Dadurch lassen sich Einbaufehler, ungünstige Positionen und spätere Serviceprobleme früher erkennen.

Vom Rückflussverhinderer zum passenden Rohrleitungssystem

Eine Armatur kann fachlich richtig ausgewählt sein und im Betrieb dennoch Probleme bereiten, wenn Anschlussart, Druckverlust, Einbaulage oder Zugänglichkeit zur Anlage nicht zur konkreten Einbausituation passen. Rückflussverhinderer für Trinkwasser, Rohrleitung, Armaturen, Übergänge, Wasserzählerstrecke, Filter, Druckminderer und Wartungsbereiche müssen hydraulisch, baulich und wartungstechnisch aufeinander abgestimmt sein.

Bei der Systemauswahl zählen unter anderem:

•    Nennweite und Druckbereich
•    Temperatur und Medium
•    Werkstoff und Anschlussart
•    Zulässige Einbaulage
•    Zulassung für Trinkwasser
•    Druckverlust und hydraulische Wirkung
•    Prüfbarkeit und Dokumentation
•    Zugänglichkeit im späteren Betrieb

Auch Rohrklassen gehören in diese Bewertung, weil sie Druck- und Temperaturbereiche, Wanddicken, SDR-Verhältnisse und Einsatzgrenzen strukturieren. In der Praxis betrifft das die Abstimmung zwischen Rohr, Fittings, Armaturen, Übergängen und Betriebsparametern. Bei Mischinstallationen kommen weitere Fragen hinzu: Welche Bauteile bestehen aus Kunststoff, Edelstahl oder Messing? Wie werden metallische Ventile eingebunden? Welche Dichtelemente sind für das Medium geeignet? Welche Herstellerangaben gelten für Übergänge auf fremde Systeme?

Fazit: Rückfluss verhindern und Trinkwasseranlagen sicher betreiben

Rückflussverhinderer gehören zur Risikominimierung einer Trinkwasserinstallation. Sie schützen die Fließrichtung und damit die Integrität der Anlage an ihren sensibelsten Punkten: an Übergängen, Erweiterungen, technischen Verbrauchern und Schnittstellen zu anderen Medien. Dort entscheidet sich, ob Trinkwasser bis zur Entnahmestelle hygienisch abgesichert bleibt.

Für Betreiber und Planer bedeutet das: Rückflussverhinderung gehört in die frühe Abstimmung von Rohrleitungssystem, Armaturen, Wasserzählerstrecke und technischen Anschlüssen. So entstehen Anlagen, die fachgerecht abgesichert sind, im Betrieb nachvollziehbar bleiben und spätere Änderungen ohne hygienische Unsicherheit zulassen.
